【NEW】 SGX600 / GEARLESS TYPE MACHINE

型式 SGX600
使用オイル
重量 580kg
この巻上機は、スプリング力によってパッドをローターに押し付けて回転を制動する電磁式ブレーキを左右に有し、高効率で低騒音、スムーズランニングを可能にした省エネで信頼性の高い、永久磁石同期式ギアレスマシンです。
幅広い定格速度に対応しており、ユーザー様のニーズに合わせて速度調整することができます。

 ■ コンパクトな設計
 ■ 環境にやさしく、低騒音
 ■ 永久磁石を使用した高効率モーターで、トラクションシーブをスムーズかつダイレクトに駆動します。
 ■ 調整/メンテナンスを考慮し、外側にブレーキを設置、ロープ摩耗によるシーブの交換も可能です。
 ■ ブレーキを遠隔で解除する為のリモートリリースデバイスも設置可能です。

スペック表

SGX600

●ローピング 1:1

<スペックA>

エレ速度
(m/min)
積載
荷重
(kg)
モータスペック メインシーブ ローピング
出力
(kw)
回転数
(rpm)
極数
(P)
電流値
(A)
周波数
(Hz)
シーブ径 ロープ径
×本数
30 600 1.8 18.7 32 17.0 5.0 φ510 φ12×3、4 1:1
45 2.8 28.1 32 17.0 7.5
60 3.7 37.4 32 22.0 10.0
90 5.5 56.2 32 29.0 15.0
105 6.4 65.5 32 33.1 17.5
120 7.4 74.9 32 37.9 20.0
モータ入力電源 AC200V(3相) ブレーキ
制動トルク(N.m)
2×1270
ブレーキコイル電圧 DC 110V
最大軸荷重(kg) 5000 巻上機重量(kg) 580





<スペックB> ※出力UP仕様

エレ速度
(m/min)
積載
荷重
(kg)
モータスペック メインシーブ ローピング
出力
(kw)
回転数
(rpm)
極数
(P)
電流値
(A)
周波数
(Hz)
シーブ径 ロープ径
×本数
30 600 2.0 18.7 32 (22.2) 5.0 φ510 φ12×3、4 1:1
45 2.9 28.1 32 7.5
60 3.9 37.4 32 10.0
90 5.9 56.2 32 (35.5) 15.0
105 6.9 65.5 32 17.5
120 7.9 74.9 32 (40.5) 20.0
モータ入力電源 AC200V(3相) ブレーキ
制動トルク(N.m)
2×1270
ブレーキコイル電圧 DC 110V
最大軸荷重(kg) 5000 巻上機重量(kg) 580

※電流値の( )数値は参考値となります。



●ローピング 2:1

エレ速度
(m/min)
(数値)は
シーブ速度
積載
荷重
(kg)
モータスペック メインシーブ ローピング
出力
(kw)
回転数
(rpm)
極数
(P)
電流値
(A)
周波数
(Hz)
シーブ径 ロープ径
×本数
30(60) 900 2.8 37.4 32 14.7 10.0 510 φ12×3、4 2:1
45(90) 4.1 56.2 19.6 15.0
60(120) 5.5 74.9 28.1 20.0
30(60) 1000 3.1 37.4 16.3 10.0
45(90) 4.6 56.2 22.0 15.0
60(120) 6.1 74.9 31.2 20.0
モータ入力電源 AC200V(3相) ブレーキ
制動トルク(N.m)
2×1270
ブレーキコイル電圧 DC 110V
最大軸荷重(kg) 5000 巻上機重量(kg) 580



※1 許容積載荷重は昇降工程、昇降効率、ロープ仕様、アンバランス率等により変動しますので、ご照会ください。

※2 既設巻上機と出力が異なる場合は、ご相談ください。

※3 上記以外の仕様はご照会ください。

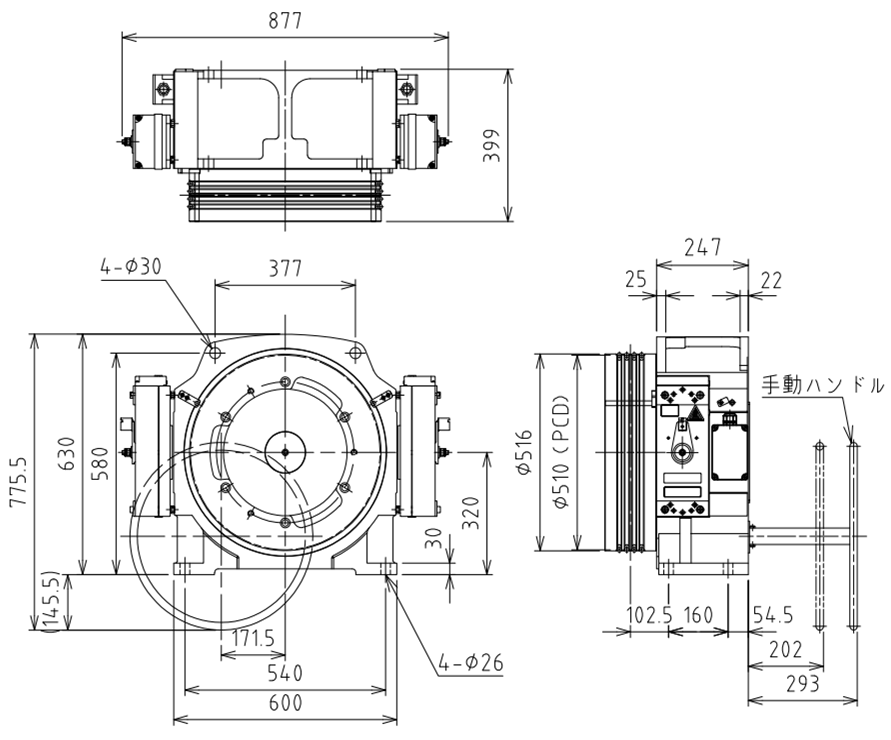

寸法

※仕様寸法は変更することがありますので、ご使用の際はご照会下さい。
