製品案内product information

弊社で開発したエレベーター巻上機・小荷物専用昇降機のご紹介

【NEW】 SGX1000 / GEARLESS TYPE MACHINE

型式 SGX1000
使用オイル
重量 1010kg
この巻上機は、スプリング力によってパッドをローターに押し付けて回転を制動する電磁式ブレーキを左右に有し、高効率で低騒音、スムーズランニングを可能にした省エネで信頼性の高い、永久磁石同期式ギアレスマシンです。
幅広い定格速度に対応しており、ユーザー様のニーズに合わせて速度調整することができます。

 ■ コンパクトな設計
 ■ 環境にやさしく、低騒音
 ■ 永久磁石を使用した高効率モーターで、トラクションシーブをスムーズかつダイレクトに駆動します。
 ■ 調整/メンテナンスを考慮し、外側にブレーキを設置、ロープ摩耗によるシーブの交換も可能です。
 ■ ブレーキを遠隔で解除する為のリモートリリースデバイスも設置可能です。

スペック表

SGX1000

●ローピング 1:1

エレ速度
(m/min)
積載
荷重
(kg)
モータスペック メインシーブ ローピング
出力
(kw)
回転数
(rpm)
極数
(P)
電流値
(A)
周波数
(Hz)
シーブ径 ロープ径
×本数
30 1000 3.1 18.4 32 16.5 4.9 φ520 φ12×4、5、6 1:1
45 4.6 27.5 32 22.1 7.3
60 6.1 36.7 32 31.7 9.8
90 9.2 55.1 32 47.3 14.7
105 10.7 64.3 32 51.0 17.1
120 12.3 73.5 32 63.4 19.6
モータ入力電源 AC200V(3相) ブレーキ
制動トルク(N.m)
2×2715
ブレーキコイル電圧 DC 110V
最大軸荷重(kg) 8000 巻上機重量(kg) 1010



●ローピング 2:1

エレ速度
(m/min)
(数値)は
シーブ速度
積載
荷重
(kg)
モータスペック メインシーブ ローピング
出力
(kw)
回転数
(rpm)
極数
(P)
電流値
(A)
周波数
(Hz)
シーブ径 ロープ径
×本数
30(60) 1600 4.9 36.7 32 24.6 9.8 φ520 φ12×4、5、6 2:1
45(90) 7.4 55.1 35.5 14.7
60(120) 9.8 73.5 50.9 19.6
モータ入力電源 AC200V(3相) ブレーキ
制動トルク(N.m)
2×2715
ブレーキコイル電圧 DC 110V
最大軸荷重(kg) 8000 巻上機重量(kg) 1010

※1 許容積載荷重は昇降工程、昇降効率、ロープ仕様、アンバランス率等により変動しますので、ご照会ください。

※2 既設巻上機と出力が異なる場合は、ご相談ください。

※3 上記以外の仕様はご照会ください。

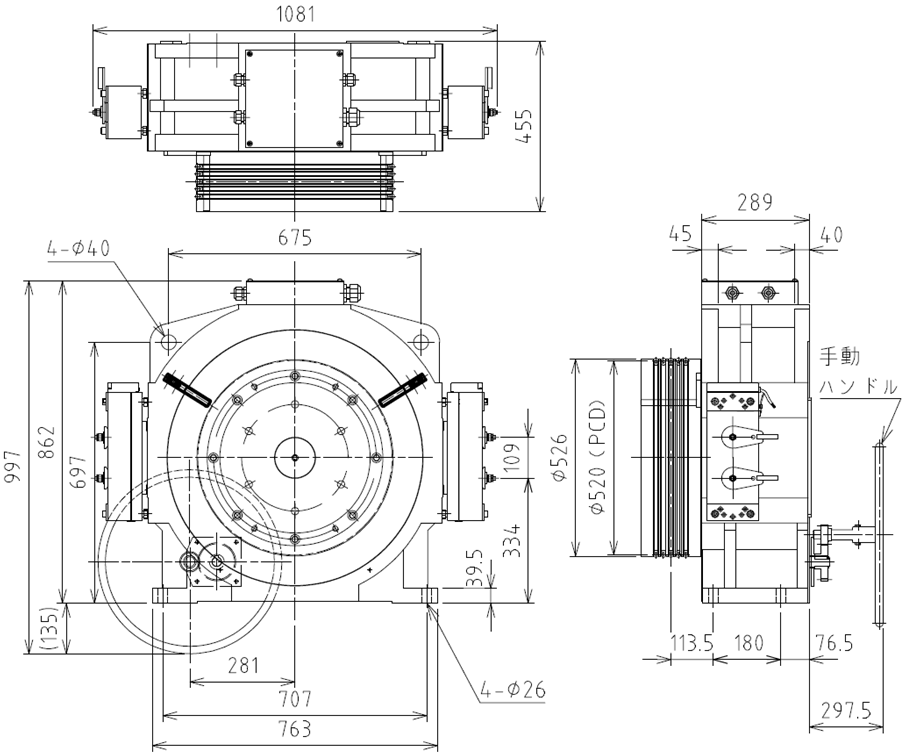

寸法

※仕様寸法は変更することがありますので、ご使用の際はご照会下さい。

オーダシートをダウンロードする
